Magnetische Nano-Materialien: Selbst-Aggregation und Funktionalität

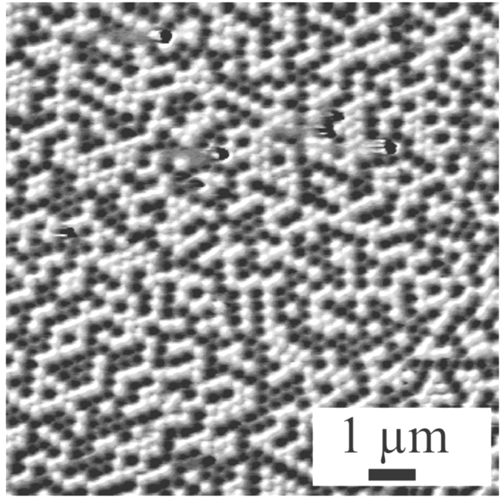

MFM-Bild einer 270 nm Partikelonolage nach Aufbringen einer Co/Pd Multischicht

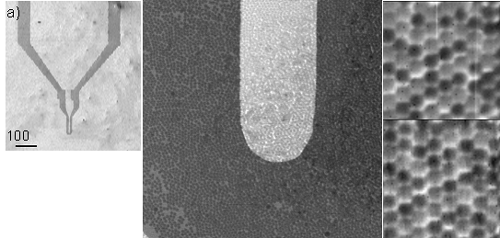

(a) Mikrospule zur Erzeugung kurzer Magnetfeldpulse, (b) 270 nm Polystyrol Kugeln mit Co/Pt Multilagen auf der Mikrospule, magnetischer Kontrast, aufgenommenen an der Co-L₃-Absorptionskante mit (c) rechts und (d) links zirkular polarisierter Röntgenstrahlung. Der Kontrast kehrt sich durch den elementspezifischen XMCD Effekt um.

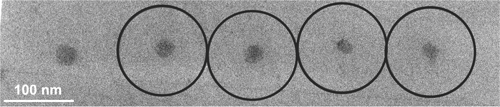

Mit Fe und Pt beladene PS(1779)-b-P2VP(524) Mizellen.

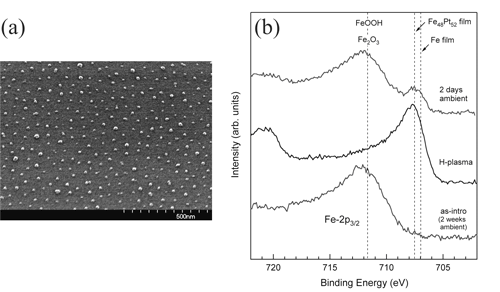

(a) REM-Aufnahme von „mizellar“ präparierten FePt Nanoteilchen nach Veraschung der Polymerhüllen. (b) XPS Spektren im Energiebereich der Fe 2p_3/2 Linie gemessen an mizellar präparierten FePt-Nanoteilchen. Die vertikalen gestrichelten Linien liefern entsprechende Referenzpositionen

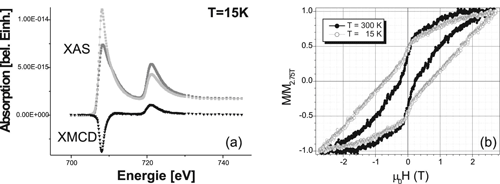

(a) Absorptions (XAS) und XMCD Spektren an der Fe-Kante der in Abb. 4 gezeigten, mizellar präparierten FePt-Nanoteilchen. (b) Mittels XMCD-Messungen gewonnene Magnetisierungskurven.

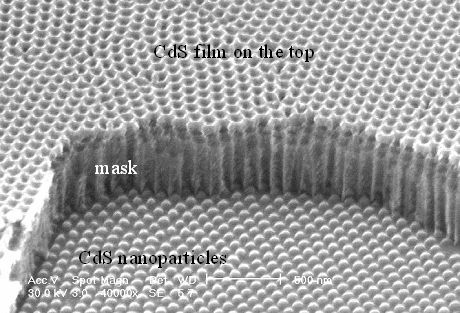

Hochauflösende Rasterelektronenmikroskopische Aufnahme von CdS-Nanodots, die durch eine Aluminiumoxid-Lochfolie aufgedampft wurden. Die Lochfolie ist teilweise entfernt worden.
